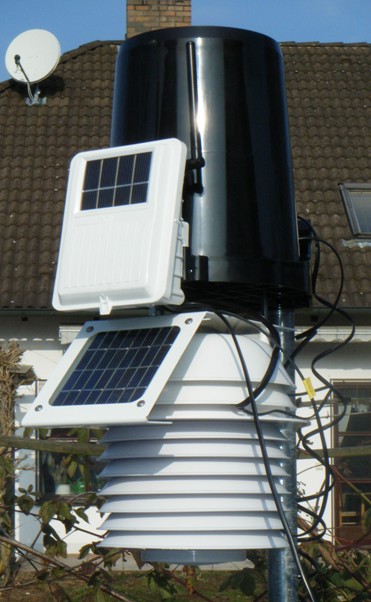

Die Wetterstation ist eine Vantage Pro 2 der amerikanischen Firma Davis Instruments, im halbprofessionellen Bereich so ziemlich das Nonplusultra. Das Bild rechts zeigt das Kernstück der Station.

Temperatur- und Feuchtigkeitssensor befinden sich im runden weißen Gehäuse. Das Material ist strahlungsabweisend und mit offenen Lamellen, um eine gute Durchlüftung zu gewährleisten.

Trotzdem dürfte es an windstillen Sommertagen einen gewissen Wärmestau im Gehäuse geben, was zu Temperaturverfälschungen führt. Deshalb habe ich die bessere Version, die einen Lüfter im Oberteil des Gehäuses hat, der die Luft unten ansaugt und nach oben wieder abgibt.

Er wird von dem unteren Solarzellenmodul mit Strom versorgt und läuft tagsüber permanent. Nachts wird er im 5-Minuten-Rhythmus über Akkus im Inneren betrieben, die am Tag über die Solarzellen aufgeladen werden.

Die Normhöhe für die Temperatur- und Feuchtigkeitsmessung ist 2 Meter über Boden, was bei meiner Station knapp gegeben ist.

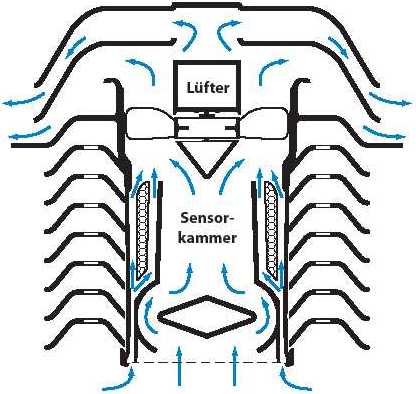

Rechts ist eine Schemazeichnung der Belüftung zu sehen.

Hinter dem oberen Solarzellenmodul befindet sich die Sendeeinheit der Station. An ihr sind alle Sensoren angeschlossen und sie überträgt in bestimmten Abständen (abhängig vom Sensor), die gemessenen Werte per Funk an die Konsole im Haus. Sie wird tagsüber von den Solarzellen mit Strom versorgt und nachts von einer Batterie gespeist, um ausfallsicher zu sein.

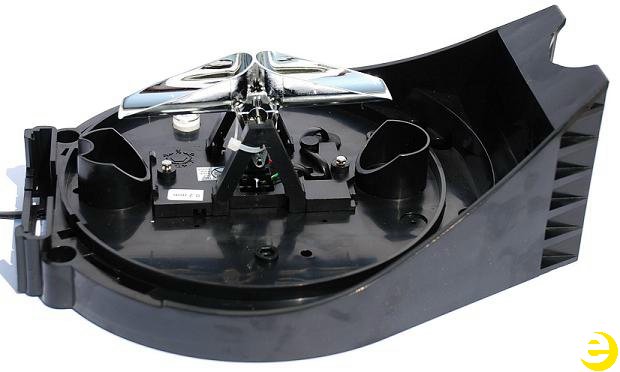

Das schwarze runde Gehäuse ist der Regenmesser, der über die große Öffnung oben den Regen sammelt und dann trichterförmig das Wasser über eine kleine Öffnung im Boden auf eine Wippe leitet, die die Messung durchführt. Rechts ist die Messeinheit ohne den runden Aufsatz zu sehen.

Wenn einer der beiden silbrigen Behälter der Wippe mit Wasser gefüllt ist, kippt er nach unten, leert das Wasser aus, löst eine Messung aus und der andere Behälter kommt nach oben und dient nun als Wassersammler.

Jeder Behälter fasst 4,2 Milliliter, was einer Niederschlagsmenge von 0,2 Liter pro Quadratmeter entspricht und die kleinste Messeinheit ist.

Der Windgeschwindigkeits- und Windrichtungsmesser besteht aus einem dreigliedrigen Schaufelrad, das über seine Drehung die Windgeschwindigkeit misst und einer "Fahne", die sich in den Wind dreht und damit die Windrichtung misst.

Der Windmesser ist am Antennenmast über dem Dach montiert und erreicht mit ca. 9,50 m über dem Boden fast die Normhöhe von 10 Metern. So kann er ohne Abschirmung durch Häuser oder Bäume weitgehend frei die Windverhältnisse aufnehmen.

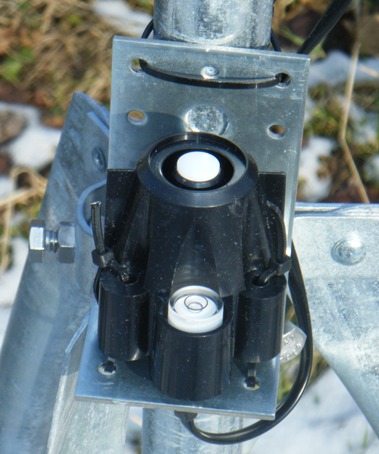

Der Strahlungssensor misst die einfallende Lichtstrahlung in Watt pro Quadratmeter und man kann daran erkennen wie trübe oder hell das Wetter ist.

Über die geografischen Koordinaten von Neunkirchen, aktuelles Datum und Uhrzeit wird berechnet, ab welcher Wattzahl von Sonnenschein ausgegangen werden kann. Auf diese Art und Weise ist es möglich eine automatische Ermittlung der Sonnenscheindauer durchzuführen.

Der Strahlungssensor ist ebenfalls am Antennenmast montiert, um eine ungehinderte Einstrahlung ohne jegliche Beschattung zu gewährleisten.

Die Konsole im Haus empfängt die von der Station gesendeten Daten und zeigt sie an. Es lassen sich alle gemessenen Werte darstellen, auch mit Maximum-/Minimum über unterschiedliche Zeiträume und mit kleinen grafischen Darstellungen.

Über die Konsole wird auch der Luftdruck gemessen, da dieser innen und außen gleich ist.

Will man die Daten noch an einen PC übertragen, so ist dazu ein sogenannter Datenlogger (Bild rechts) erforderlich, der auf der Rückseite der Konsole eingesteckt wird und der zunächst die von der Station gesendeten Daten zwischenspeichert.

Über ein Kabel wird er an den PC angeschlossen und von dort können dann die Stationsdaten per Software abgerufen und für weitere Auswertungen gespeichert werden.

Als Software verwende ich WsWin, die vielfältige Funktionen zur Aufbereitung und Auswertung von Daten aus Wetterstationen bietet. Sie läuft permanent und ruft alle 5 Minuten die gesammelten Daten aus dem Datenlogger ab, speichert sie auf dem PC und bereitet Grafiken und Tabellen auf.
